一、電力變壓器空載負載試驗接線方法
    對于單相電力變壓器，可采用圖1-1所示的接線進行空載試驗。對于三相電力變壓器，可采用圖1-2和圖1-3所示的兩瓦特表法進行空載試驗。圖1-2為直接測量法，適用于額定電壓和電流較小，用電壓表和電流表即可直接進行測量的電力變壓器。當電力變壓器額定電壓和電流較大時，必須借助電壓互感器和電流互感器進行間接測量，此時采用圖1-3接線方式。

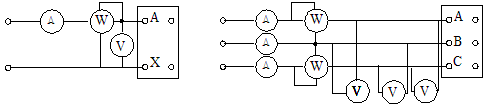

圖1-1 單相變壓器空載試驗接線           圖1-2 三相變壓器空載試驗的直接測量

 空載試驗時，在電力變壓器的一側（可根據試驗條件而定）施加額定電壓，其余各繞組開路。
    短路試驗的接線方式和空載試驗的接線基本相似，所不同的是要將非加壓的線圈三相短接而不是開路。對于三線圈的變壓器，每次試一對線圈（共試三次），非被試線圈應為開路。
    短路試驗時，在電力變壓器的一側施加工頻交流電壓，調整施加電壓，使線圈中的電流等于額定值；有時由于現場條件的限制，也可以在較低電流下進行試驗，但不應低于^IN/4。

圖1-3 三相變壓器空載試驗的間接測量

 二、試驗要求和注意事項
    (1)試驗電壓一般應為額定頻率、正弦波形，并使用一定準確等級的儀表和互感器。如果施加電壓的線圈有分接，則應在額定分接位置。
    (2)試驗中所有接入系統的一次設備都要按要求試驗合格，設備外殼和二次回路應可靠接地，與試驗有關的保護應投入，保護的動作電流與時間要進行校核。
    (3)三相電力變壓器，當試驗用電源有足夠容量，在試驗過程中保持電壓穩定。并為實際上的三相對稱正弦波形時，其電流和電壓的數值，應以三相儀表的平均值為準。
    (4)聯結短路用的導線必須有足夠的截面，并盡可能的短，連接處接觸良好。
    三、試驗結果的計算
    1.空載試驗結果的計算
    三相電力變壓器用上述三瓦特表法測量時，其空載電流和空載損耗可按下式進行計算：
        I₀＝(K_IAI'_OA＋K_IBI'_OB＋K_ICI'_OC)／3
        U'＝(K_VABU'_AB＋K_VBCU'_BC＋K_VCAU'_CA)／3
        I₀%＝(U_N／U')ⁿ¹⁽I₀／I_N)×100
        P₀＝(U_N／U')ⁿ²(P₁＋P₂)K_IK_VK_W
    式中：K_IA、K_IB、K_IC分別是CT的變比；K_VAB、K_VBC、K_VCA分別是PT的變比；I_OA、I_OB、I_OC是三相空載電流的實測值；U_AB、U_BC、U_CA是三相施加試驗電壓；I₀空載電流實測平均值；U^'試驗施加線電壓平均值；U_N、I_N被試線圈額定線電壓和額定電流；K_I、K_V、K_W是電流、電壓、瓦特表本身的倍數；
    P₁、P₂兩個瓦特表測得的損耗功率；I₀%算得的空載電流百分?jǐn)?shù)；
    P₀ 算得的空載損耗；
    n₁、n₂ 冪次，決定于磁路硅鋼片的種類，可從專門的表格中查出。
    2.短路試驗結果的計算
    三相電力變壓器用上述三瓦特表法測量時，其負載損耗和短路電壓可按下式進行計算：
        I'_K＝(I'_KAK_IA＋I(xiàn)'_KBK_IB＋I(xiàn)'_KCK_IC)／3
        P'_K＝(P'_KAK_IAK_VABK_WA－P'_KCK_ICK_VBCK_WC)
        U'_K＝(K_VABU'_KAB＋K_VBCU'_KBC＋K_VCAU'_KCA)／3
        μ_K%＝(U_K／U_N)(I_N／I'_K)×100
    式中：I'_KA、I'_KB、I'_KC是三相短路電流實測值；
          K_IA、K_IB、K_IC三相CT的變流比；
          P_KA、P_KC是反映A和C相電流測得的損耗功率；
          K_VAB、K_VBC、K_VCA是AB、BC和CA的PT變比；
          K_WA、K_WC是瓦特表本身的倍數。
