對電氣設備定期進行絕緣預防性試驗,能及時發現設備絕緣材料遺留的或運行中產生的局部缺陷,便于掌握電氣設備的運行狀況及其絕緣的完好性,判斷電氣設備能否繼續投入運行和預防損壞,使設備始終保持較高的絕緣水平。是保證電氣設備絕緣可靠工作和變電站安全運行的重要工作。
所謂絕緣電阻就是被試設備在直流電壓作用下,絕緣介質中的電流隨時間而衰減并最終達到穩定時,外施直流電壓與穩態電流之比。絕緣電阻在一定程度上能反映電氣設備的絕緣狀態(如絕緣介質受潮及表面清潔程度)。絕緣電阻受溫度和濕度的影響較大,應在天氣晴好時測量。
電阻測試儀,是電氣安全檢查與接地工程竣工驗收不可缺少的電子設備工具。包括接地電阻測試儀、絕緣電阻測試儀、接地電阻測試儀、直流電阻測量儀、表面電阻測試儀以及回路電阻測試儀。接地電阻測試儀是指埋入地下的接地體電阻和土壤散流電阻,通常采用型接地電阻測量儀(或稱接地電阻搖表)進行測量。型測量儀其外形與普通絕緣搖表差不多,也就按習慣稱為接地電阻搖表。型搖表的外形結構隨型號的不同稍有變化,但使用方法基本相同。型接地電阻測量儀隨表附帶接地探測棒兩支、導線三根。

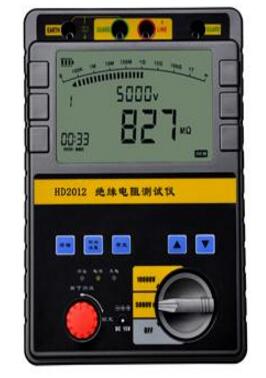

HD2011(250V/500V/2500V/5000V)、HD2012 (5000V/10000V),測量電阻量程范圍可達0~400GΩ。容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
