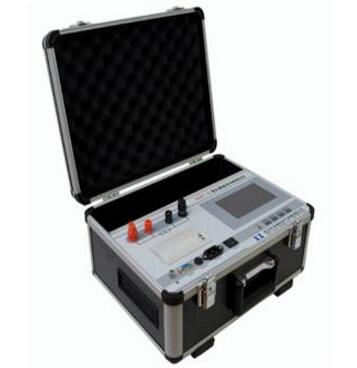

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。
1、變壓器直流電阻測試儀采用高速16位A/D轉換器,測量數據穩定,重復性好。
2、自動程控電流源技術,電流源共設1000個電流檔位,由內部微控制器根據被測電阻自動控制,從而達到比較寬的測量范圍和最佳的測量狀態,無須手動切換電流換檔。
3、響應速度快,在測量狀態可以直接轉換分接開關,儀器會自動提示,新的電阻值很快就會顯示出來。
4、高度智能化設計,功能設置巧妙先進,可自動判斷測試線虛接、斷線等故障。
5、保護功能完善,能可靠保護反電勢對儀器的沖擊,具有自動放電指示功能。
6、變壓器直流電阻測試儀可顯示測量電流和測量時間。
7、智能化功率管理技術,可有效減輕儀器內部發熱。
8、變壓器直流電阻測試儀可儲存120次測量數據,掉電不丟失。
9、全部漢字菜單及操作提示,直觀方便。
測量方法
測量變壓器直流電阻主要有電流電壓表法、平衡電橋法和輔助測量法(數字電橋法)。變壓器直流電阻縮短測量時間的方法主要有回路電阻突變法、恒流源法、助磁法、消磁法和數字式直流電阻測試儀。
1. 電流電壓表法。電流電壓表法又稱電壓降法。電壓降法的測量原理是在被測繞組中通以直流電流,因而在繞組的電阻上產生電壓降,測量出通過繞組的電流及繞組上的電壓降,根據歐姆定律即可算出繞組的直流電阻。測量接線如圖1所示。
2. 減小回路電感——全壓恒流源法。全壓恒流電源是由一恒壓電壓源和一恒流源及控制回路構成,恒壓源的無載直流電壓一般為45-100V,其作用是在充電初始使電流有較快的上升速度;恒流源則強迫充電電流很快穩定在預定值(即恒壓源下充電,恒流源下測量)。將其應用于電橋法或電壓降法中,能大大減少充電時間,準確迅速地測量大型變壓器繞組的直流電阻。
3. 減小回路電感——助磁法。變壓器鐵心是非線性鐵磁材料,當勵磁電流產生的磁勢足夠大時,變壓器鐵心會因磁飽和而使L減小,助磁法就是基于鐵心的這樣一種特性提出來的。
4. 減小回路電感——消磁法。同一鐵心柱的兩個繞組中通以相反的的電流以使磁通抵消,從而使測量電路達到基本屬于純電阻(L≈0)的線性電路,使測量準確穩定、簡單迅速。
