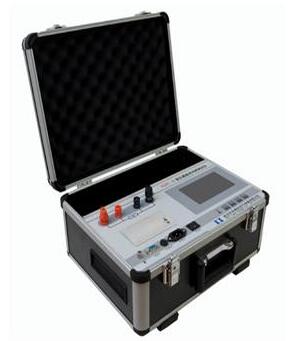

變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后必不可少的試驗項目。直流電阻測試儀簡稱直流電阻測量儀、直流電阻儀、變壓器直流電阻測試儀，直流電阻檢測儀，直流數字電橋等。如何正確使用變壓器直流電阻測試儀呢？
      電源
     該直流電阻測試儀為測試提供的電源的兩種：AC220V/DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。
     直流電源測試：
     閉合總電源開關(DC12V)，相應有指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關(DC12V)，相應的指示燈熄滅，放電后，再轉換測試夾，進行再次測試。
     交流電源測試：
     接上交流AC220V電源，相應的指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關(AC220V)，相應的指示燈滅，放電后，再轉換測試夾，進行再次測試。
     充電：
     接上交流AC220V電源，此充電指示燈亮，變壓器試驗表示正在對機內的可充電池進行充電工作。儀器在使用交流電源測試,同時也在對機內電池進行充電。(儀器設計了充電保護電路，不會有過充現象產生)。
     測試線的聯接方法：
     將儀器的I+、V+、V-、I-端子與被試品按圖的方法聯接好。這種聯接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx (注意：B、C之間不要反向)。在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。
     測量：
     該直流電阻測試儀在回路未接好的情況下開機表頭顯示“E0000”。按圖方法接好測量線后，根據被測值的大小選定欲測的電阻檔，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。
     放電：
     測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。　　

---
