變壓器直流電阻測量數值不穩的原因分析和防止措施

您的位置:首頁 >> 服務支持 >> 技術文章

原因之一:過渡過程穩定時間太長。

從電工學知道,測量繞組電阻的過渡過程的方程式為:

         U=iRx+Ldi/dt

         I=U/Rx(1-e-t­/T )

式中T——時間常數,等于L/Rx

Rx——被測繞組電阻

L——被測繞組電感

用這一方程式,在瞬時電流I達到穩定值I=U/Rx過程中,選取不同的充電時間t來計算I。其結果列于表8中。很明顯,當t=5T時穩定電流達到99.5%I,尚存在0.5的電流誤差,因此在充電時間小于5T時測量值會出現不穩定現象(指針指向負端)。變壓器高壓繞組有很大的電感和較小的電阻,電感達到數百甚至數千H,而電阻一般在1×10-1­1×102Ω之間。這就使得充電時間常數較大(T=L/Rx較大),例如:120MVA變壓器測高壓繞組測量一個電阻值時充電時間大約24分鐘,在未穩定以前,電橋一直不平衡,出現測量不穩定現象。

    電流i和充電時間的關系

t

0

T

2T

3T

4T

5T

i

0

0.63I

0.865I

0.95I

0.98I

0.995I

I

縮短穩定時間的方法:

(1)增大電阻的電路突變法,就是在測量電流回路加入一附加電阻,測量時先將其短路,使電流快速上升,然后接入電阻,使電流很快穩定。

(2)恒流源加助磁的方法,其基本目的是為了減小電感。當測量低壓側繞組直流電阻時,使高壓側繞組通以勵磁電流,它等效于在低壓側繞組加大電流,這樣使鐵心磁通密度過飽和,因而電感下降,則時間常數L/R下降。

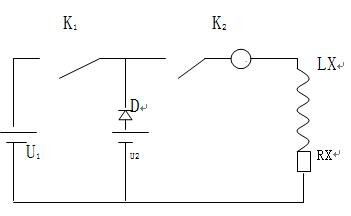

(3)高壓充電,低壓測量法,如下圖所示

高壓充電,低壓測量法

工作時取U1U210倍以上,U2為電橋電源,D的反向電壓應大于U1K1K2待電流表指示電流達I=U2/Rx時,斷開K1,這樣便可很快地測量了。

(4)使用新型快速測試儀,如3381變壓器直流電阻測試儀,PS-Ⅱ感性負載低電阻微歐計等。

原因之二:儀器及測量引線的原因。

當測量引線接觸不好時出現斷路,無論是電壓回路還是電流回路斷線,電橋均不能平衡。當雙臂電橋B按鈕下的接點接觸不好時會出現指針左右擺動現象,對此可采取下列措施:

(1)測試前保證測量引線完好,接頭氧化層處理干凈。

(2)打開QJ44雙臂電橋檢查電池正常,對B按鈕下常開接點的黑色氧化層用砂紙?zhí)幚怼?/span>

(3)使用新型直流電阻快速測試儀代替QJ44雙臂電橋。

原因之三:外界干擾使測量數值不穩。

當中性點引線不拆時,外界電磁干擾會通過引線傳遞入儀器內部使放大器輸出有擺動。測量一次繞阻時,如果二次繞阻接地短路線不拆除時,二次繞阻中有感應電勢會干擾一次繞組的測量。另外,溫度不穩定,不平衡時,也使測量數值不準,溫度高的部分出現正偏差,溫度低的出現負偏差。

防范措施:

(1)測量時盡量使變壓器引線全部拆除(包括中性點引線),特別是接地的引線。

(2)測量時應保證非被試?yán)@組開路。

    (3)測量前應保證儀器完好,電池電量充足,需要預熱穩定的一定要等儀器穩定后再測量。

(4)在溫度不穩定情況不盡量避免測試直流電阻,待氣溫聚變后穩定時再測量,防止變壓器內外溫差過大,以及日照影響使直流電阻不穩定對測量的準確性造成影響。
