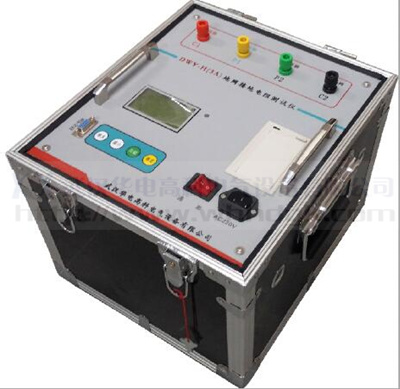

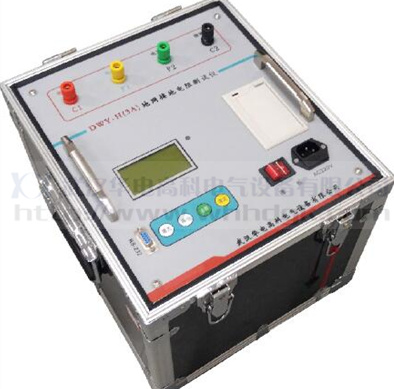

為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。大型地網接地電阻測試儀主要由提供測試電流的異頻電源、電流和電壓測量電路以及微電腦測控系統組成。儀器通過測量接地裝置的電位升高與流入接地裝置的電流之比來測量接地阻抗。

大型地網接地電阻測試儀操作步驟

（1）首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。

（2）電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3～5倍。

（3）電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩個地樁上（如圖3所示）。

（4）將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。

（5）檢查連線無誤后，給儀器接上AC 220V/50Hz電源，對儀器進行通電。

（6）按測量鍵，開始測量。

（7）儀器顯示測試結束后，記錄測試數據（本儀器可多次重復測量）。

（8）關掉儀器電源后，拆除連線，測試過程結束。

    大型地網接地電阻測試儀主要用于測量大型地網的工頻接地電阻值，也可以用于土壤電阻率的測量。

　　

---
