110kV變電站的組成有哪些？變電站電氣試驗設備有哪些？

您的位置：首頁 >> 服務支持 >> 技術文章

110KV-BDZ

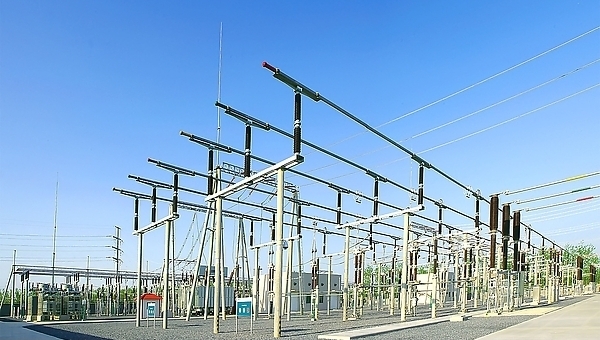

110kV變電站由以下幾部分組成

1、主變壓器

作用是把110kV電壓變?yōu)?5kV和10kV的電壓等級。

2、110kV設備區

這區域的設備包括：

線路設備(斷路器、隔離開關、電流互感器、電壓互感

器和避雷器等等)

母線和母線設備(斷路器、隔離開關、電流互感器、電壓互感器和避雷器等等)

這些設備的作用是把110kV電壓等級的電能進行分配和傳送。

3、35kV設備區

現在我國正逐漸的取消這個電壓等級，多數地方已取消這個電壓等級。

這區域的設備包括：

線路設備(斷路器、隔離開關、電流互感器、電壓互感器和避雷器等等)

母線和母線設備(斷路器、隔離開關、電流互感器、電壓互感器和避雷器等等)

這些設備的作用是把35kV電壓等級的電能進行分配和傳送。

4、10kV高壓室

這區域的設備包括：

線路設備(斷路器、隔離開關、電流互感器、電壓互感器和避雷器等等)

母線和母線設備(斷路器、隔離開關、電流互感器、電壓互感器和避雷器等等)

無功補償設備(電容器、放電線圈等等)

這些設備的作用是把10kV電壓等級的電能進行分配和傳送。

5、主控樓

中央控制室(對全站設備進行控制操作)

繼電保護室(保護全站設備的安全運行，迅速切除故障設備，確保這個系統的安全運行)

通信設備室(變電站與外界的聯系)

蓄電池室等等(為控制設備、保護設備、通訊設備提供電源)。

110kv變電站常用高壓試驗儀器配置

序號	儀器名稱	規格型號	用途
1	直流高壓發生器	ZGF-100/200kv/3mA	電力變壓器、電纜等設備的直流耐壓試驗，氧化鋅避雷器的直流特性試驗
2	雷擊計數器動作測試儀	FCZ-V	用于測量雷擊計數器是否動作或歸零
3	阻性電流測試儀	BLQ-H+	氧化鋅避雷器阻性電流、容性電流等電氣參數測量
4	交直流高壓測量系統	HFRC-200kv	用于實驗時測量高壓側交直流電壓
5	調頻串聯諧振實驗系統	BPXZ-H-216kvA/27kv×8	8.7/10kv/300m㎡像素電纜2km及26/35kv300m㎡橡塑電纜1km及64/110kv/500m㎡橡塑電纜0.25km交流耐壓試驗，110kv變壓器、GIS、開關、互感器等設備交流耐壓試驗
6	調頻串聯諧振實驗系統	BPXZ-H-1995KVA/133kV×3	64/110kv/500m㎡橡塑電纜3km及127/220Kv/壓器、GIS、開關、互感器等設備交流耐壓試驗
7	開關機械特性測試儀	GKC-H	測量開關動作電壓、時間、速度、同步等，可測量西門子石墨觸頭
8	開關動作電壓測試儀		測量開關分合閘電壓值
9	電氣地網設備導通測試儀	DTY-H/10A	檢查電力設備接地引下線與地網連接狀況
10	異頻接地電阻測試儀	DWY-H/5A	接地網接地電阻、接地組抗測量
11	絕緣電阻吸收比	HD2012	用于測量被試品的絕緣電阻、吸收比及極化指數測量
12	電容量測試儀		電容器組不拆頭準確測量每相或每只電容器的的電容量
13	倍頻感應耐壓試驗系統	SBF-15kVA	用于電磁式電壓互感器的感應耐壓試驗
14	互感器特性綜合測試儀	FA-103	電流/電壓互感器變比、極性、伏安特性等參數實驗
15	220kv局部放電、感應耐壓試驗系統	JFY-H/200kw	用于220KV變壓器局部發電、感應耐壓試驗
16	三相變壓器局部放電、感應耐壓試驗系統		用于110kv變壓器三相同時進行局部放電。感應耐壓試驗
17	數字式局部放電檢測儀		測量局部放電量
18	SF6密度繼電器校驗儀	MDY-H	校驗SF6密度繼電器
19	變壓器繞組變形測試儀	RZBX-H	用于變壓器繞組變形的測量（頻率響應法）
20	SF6微水測試儀	DMT-242P	用于測量SF6氣體的微水含量
21	變壓器直流電阻測試儀	HZC-20A	用于變壓器線圈直流電阻測量
22	變壓器變比測試儀	BBC-H	用于變壓器變比的測量
23	回路電阻測試儀	HLY(200A)-H	開關、刀閘等回路電阻測量
24	高壓介質損耗測試儀	JSY-H	用于電氣設備的高壓介損測量
25	絕緣油耐壓試驗裝置	JYC-H	用于變壓器的耐壓試驗
26	變壓器有載分節開關特性測試儀	BYKC-H	用于測量有載分節開關的過渡電阻和過渡時間
