避雷器計數器校驗儀

   避雷器計數器校驗儀的功能不僅僅用來記錄雷擊次數，還用來在線監測避雷器的泄漏電流。同時雷器放電計數器也是進行沖擊試驗的必須工具。本文主要介紹沖擊試驗

    1.沖擊試驗的試驗原理

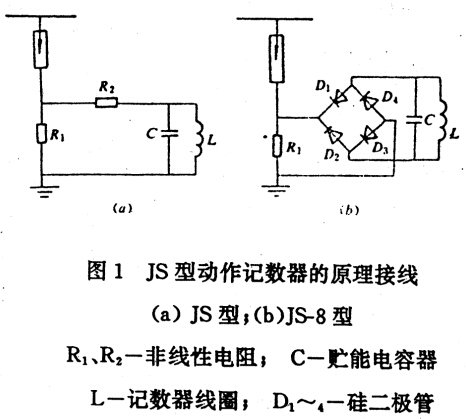

    圖1所示為JS型動作記數器的原理接線圖。圖1（a）為JS型動作記數器的基本結構，即所謂的雙閥片式結構。當避雷器動作時，放電電流流過閥片R1，在R1上的壓降經閥片R2給電容器C充電，然后C再對電磁式記數器的電感線圈L放電，使其轉動1格，記1次數。改變R1及R2的阻值，可使記數器具有不同的靈敏度。一般最小動作電流為100A（8／20μs）的沖擊電流。因R1上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于40kV以上的高壓避雷器。
    圖1（b）表示 JS－8型動作記數器的結構，系整流式結構。避雷器動作時，高溫閥片R1上的壓降經全波整流給電容器C充電，然后C再對電磁式記數器的L放電，使其記數。該記數器的閥片R1的阻值較?。ㄔ?0kA時的壓降為1.1kV），通流容量較大（ 1200A方波），最小動作電流也為100A（8／20μs）的沖擊電流。JS－8型記數器可用于6.0～ 330kV系統的避雷器，JS－8A型記數器可用于 500kV系統的避雷器。

    2、動作的檢查方法及計數器檢測儀原理
    由于密封不良，動作記數器在運行中可能進入潮氣或水分，使內部元件銹蝕，導致記數器不能正常動作，所以《規程》規定，每年應檢查1次。現場檢查記數器動作的方法有電容器放電流支、交流法和標準沖擊電流法。研究表明，以標準沖擊電流法最為可靠，其原理接線如圖2所示。
    將沖擊電流發生器發生的8／20μs、100A的沖擊電流波作用于動作記數器，若記數器動作正常，則說明儀器良好，否則應解體檢修。例如某電業局曾用此法對27只記數器進行檢測，其中有3只不動作，解體發現內部元件受潮、損壞。
    《規程》規定，連續測試3～5次，每次應正常動作，每次時間間隔不少于30s。測試后記錄器應調到0。

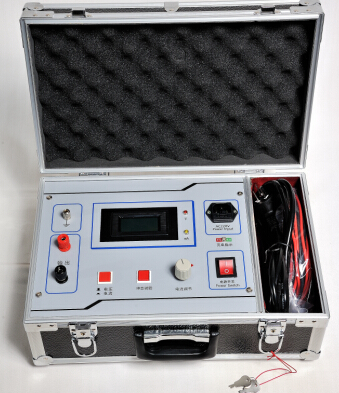

    3、避雷器計數器校驗儀沖擊試驗的試驗操作方法
    1）將儀器輸出端與避雷器計數器兩端相連（連結線要盡量短），紅色端接上端，黑色端接地端。
    2）將電源線接好后，檢查儀器及接線是否正確，確認無誤后即可開始試驗。
    3）合上電源開關（電源燈亮），待表頭充電到600V以上后，即可開始校驗。
    4）按下核驗鍵，輸出電壓立即下降，此時可觀察計數器的動作
 情況。
    5）如需多次試驗，可待輸出電壓達600V以上時，再按校驗鍵，并觀察計數器的動作情況。
    6）檢驗完畢后，立即關掉電源，待輸出電壓完全回零時，才能拆除接線。
    7）如按檢驗鍵、，輸出電壓沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。
