氧化鋅避雷器現場測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良等的內部缺陷。本文由武漢華電高科電力試驗專家介紹氧化鋅避雷器現場測試儀的使用方法。在這里需要注意！測試前請務必接好試品再按“測試”鍵！！

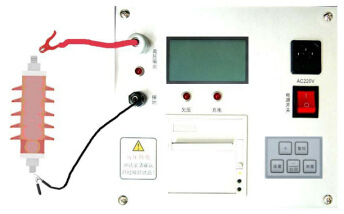

1、氧化鋅避雷器現場測試儀接線：將避雷器放在絕緣性能良好的支架上，然后將測試儀的高壓輸出端接到避雷器的一端，接地端接到避雷器的另一端。（如圖1）

圖1

2、氧化鋅避雷器現場測試儀測量：合上電源開關，液晶模塊顯示開機歡迎畫面和按鍵作用提示，。（如圖2）

圖2

按“+” 鍵查看以前保存的數據（每次測試結束后自動保存測試結果）

按“測試”鍵進入測試狀態，高壓輸出注意危險！

按“設置”鍵調整日期和時間(系統日期和時間錯誤是需要調整)

等待幾秒后當沒有任何操作自動進入時間日期設置畫面，此時顯示的溫度為測試的環境溫度。（如圖3）

圖3

如果需要調整時間和日期請按設置鍵光標開始移動依次為“年”、“月”、“日”、“時”、“分”、“秒”循環移動，將光標移動到要設置的項后按“+”、“–” 鍵來進行設置。

任何時候按“測試”鍵都能進入測試（測試前請確認試品已接好！）。（如圖4）

圖4

測試高壓啟動電壓逐漸升起，電流也在不斷變化。（如圖5）

圖5

當電流為1毫安時，儀器自動記錄此時的電壓值，高壓開始慢慢下降，下降到0.75倍的電壓，自動記錄此時的電流值，測試結束。測試結果閃動三次后鎖定測試結果并自動保存。（如圖6）

圖6

3、氧化鋅避雷器現場測試儀測試結果打印：

如果需要打印本次測試數據請按“打印”鍵，打印機會自動打印本次測試結果及環境溫度、日期、時間等。（如圖7）

圖7

4、氧化鋅避雷器現場測試儀數據保存和查看：

每次測試結束后數據自動保存，一共可保存50次測試數據，當測試數據超過50次后自動覆蓋第一條數據其它數據不變，依次循環存儲。

按“+”鍵查看已保存數據，再按“+”翻頁查看上次數據（循環上翻頁）

測試數據會在時間日期頁面和測試結果頁面循環跳動。（如圖8）

圖8

按“-”鍵 即“打印”鍵打印當前查看的數據。

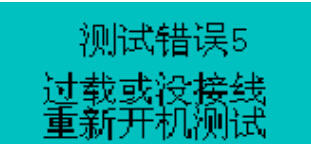

5、氧化鋅避雷器現場測試儀報錯：如果測試過程當中出現試品沒有接好或者短路過載等原因，儀器會進入自動保護狀態，停止測試并提示測試錯誤。（如圖9）

圖9

6、氧化鋅避雷器現場測試儀更換打印紙：打印紙更換時將打印紙裝入紙倉，將打印紙拉出，蓋上前蓋板。熱敏打印紙只有較光滑的熱感面（正面）才能打印內容。

7、氧化鋅避雷器現場測試儀更換保險絲：在電源插座下方有一個保險絲盒， 用平口起子將該保險絲盒往上拉即可更換保險絲。保險絲規格為3 A。
